電子汽車衡系統及主要結構介紹

1 產品的系統配置

電子汽車衡系統標準配置由稱重部分(秤體)和顯示部分(儀表和信號電纜)兩大單元組成，根據用戶的不同需要可選購其它外接設備以組成各種配置，包括：計算機、打印機、大屏幕顯示器、電源浪涌保護器、安全隔離保護器及多功能電源插座。

2工作原理

承載貨車進入秤臺，在物體重力作用下，使稱重傳感器彈性體產生形變，粘貼于彈性體上的應變計橋路阻抗失去平衡，輸出與重量數值成比例的電信號，經稱重儀表的放大器、A/D轉換器等將模擬信號轉換成數字信號，再由儀表的微處理機(CPU)對重量信號進行處理后直接顯示出重量等數據。如果顯示儀表與計算機、打印機連接，儀表可同時把重量信號輸給計算機等設備組成稱重管理系統。八只傳感器秤的系統原理圖：見圖2。

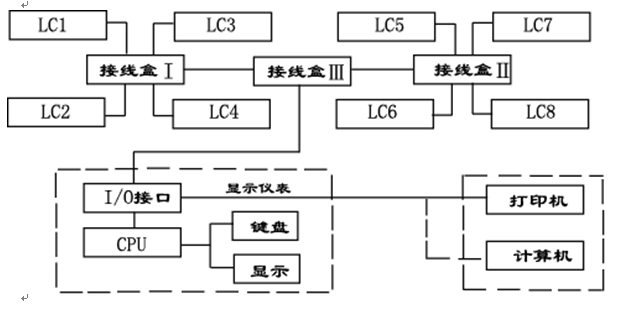

圖2 系統電氣原理框圖

3 基本功能

汽車衡可選配多種形式的儀表，如XK3190-D2+、XK3190-A9、8142PRO等儀表。其功能詳見儀表操作手冊。

4選配件簡介

4.1 計算機稱重管理系統

汽車衡可配備各種型號的計算機，專用的管理軟件系統具有菜單提示人機對話，中文打印和顯示等功能，系統處理包括日期、時間、序號、品名、規格、車號、皮重、凈重、毛重、累計、分項累計、制表、匯總等功能，全部報表可由打印機打印。

4.2 大屏幕顯示器

采用微機控制和超高亮度發光二極管作數字、字符顯示，顯示清晰、安裝方便、操作簡單；有1、4.3  5、8英寸可選。

4.4防雷擊保護裝置

l         配置秤體與基礎間的全套接地電纜，使得各單元秤體共接地。

l         配置安全隔離保護器提供穩定的電源，同時起到隔離作用。

l         配置電源浪涌保護器，防止多雷環境中電源引入浪涌電壓的影響而損壞儀表、打印機、計算機。

4.5防爆套件：包括防爆儀表、安全柵、密封接頭、電源浪涌保護器等。

4.6打印機

選用EPSONLQ-300K或松下的KX-P1121 80列24針中英文打印機。

(詳見使用說明書)
